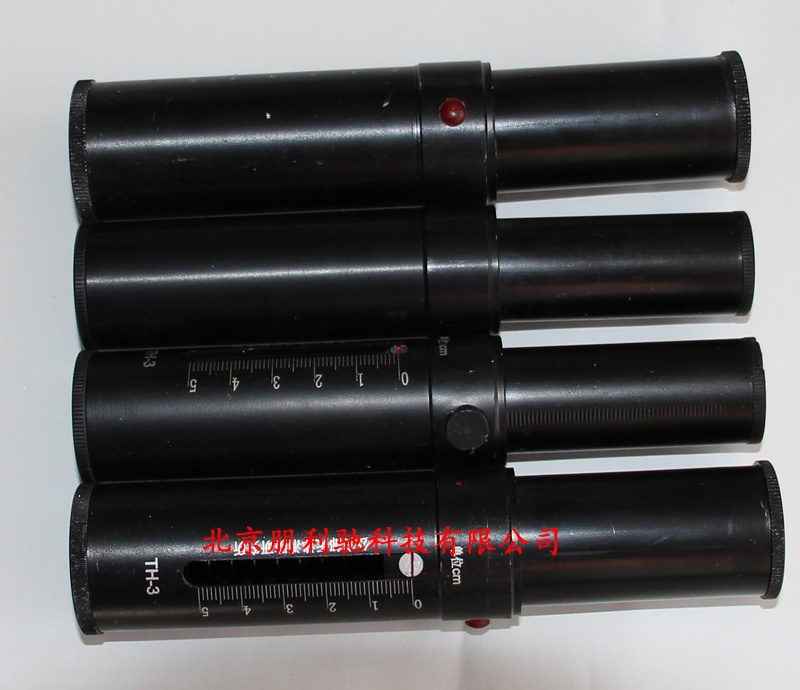

炭化深度测定仪的使用

木材是主要的建筑材料，几乎在所有的火灾中都能发现木材，它是火场中的主要可燃材料，会在火灾现场中留下燃烧残骸，火调人员通过这些痕迹，分析研究，根据其表面的形态，形状的变化，确定被燃烧的程度，推算出燃烧的时间和火灾温度，从而以此判断火灾的发生和发展过程，以及确定起火部位和起火点。我们曾通过对几种常用木材在缺氧和自然通风两种燃烧和炭化的情况进行了系统的研究，测得了大量的数据，找出了一些炭化的规律，提出和借鉴了一些计算公式，并将这些规律和公式应用于火场勘查，同时参照日本的样机研制出了“木材炭化深度测定器”。

对木材炭化深度的测定是评价火热蔓延*为可靠的方法之一，测量炭化深度可采用炭化深度测定仪。

炭化深度=烧失炭化深度+残留炭化深度

烧失炭化深度是木材被火烧失的部分，残余炭化深度是木材被火烧后残余炭化层的深度。

木材的炭化深度是木材被火烧失的部分，残余炭化深度是木材被火烧后残余炭化层的深度。

木材炭化深度值实际上可用相对值确定，在同一建筑物中，可能存在多种木材，因为不同的木材在相同的时间内，相同的温度下的炭化深度不同的，有时在火场中残留的木材也不容易分辨出木材的各类，要非常准确地计算出碳化深度和燃烧温度的关系是非常困难或同一类禁制品所用的木材应该是相同的，如门框，桌子等。实际火场的炭化深度测量值是确定燃烧程度轻重和燃烧蔓延方向的一个参数，只要测量出同一个部位的不同炭化深度值就可以说明问题。

利用炭化深度测定器的使用技巧，根据以上介绍的炭化规律表明：燃烧温度越高则木材裂纹越短越密，燃烧时间越长则裂缝越宽，首先对被炭化的木结构进行表面观察，然后选择较重的部位进行测量。

1，由于裂纹的大小、高低不一定十分均匀，故应尽量选择平均部位，重复测量间距要尽量保持一致。

2，尽量选择同一种木材进行比较，而且测定点要尽量高度一致。

3，利用本仪器测出的数值为残留炭化深度。

技术参数：

量程：0-50/70mm

重量：270g

精度：1mm

HL-904火灾现场勘查器材箱 火灾现场勘查箱 火场勘查仪器箱

1 弹簧式炭化深度测定仪

手持式黑色金属材质，弹簧联动，精度1mm，测量范围:不小于50mm，刚度：不小于150N/m。。

要求配备不同木材裂纹情况研究说明及不同火场温度炭化深度计算方法。

2 数字式强度回弹检测仪 标称动能不小于2.207焦耳，测量范围不大于 60MP，采样示值一致性：

≤± 1，软件操作简单，包含数据测试、查看及参数设定：数据存储量：不少于200个标准数值，可单次测

量并显示测量数据并存储在仪器内部，同时也可将连续测量的数据通过USB通讯接口传输至电脑形成EXCEL数据表格，

通过EXCEL数据表格形成曲线图。

3 数码微小物证显示仪 显微镜头:高清晰度，不小于200倍显微镜头 1/3 " 彩色 CMOS 数字相机照片格式:

JPEG，视频格式: AVI :VGA 或 QVGA 分辨率，光源: 亮度可调及可切换白色和紫外LED，可调放大倍数: 1不小于200倍，数字放大:

可连续数字放大不小于4倍，液晶显示器: 3.5" TFT LCD with 76800-dot(320x240)，SD Card 支持: 可达 32G，相机功能: 拍照， 录影，

图片和视频回放，扩展快门控制设备:线控拍照/录影/Led光源切换，电池:可充电锂电池。4

4 现场微小痕迹物证记录仪 像素：不小于130万像素 ，分辨率不小于1280x1024(MJPG)，兼容IEEE 802.11 b/g/n标准，

无线传输距离：大于5米，可调倍率范围：不小于200倍，照明：不少于8个亮度可调暖白LED，镜头：高清显微镜头。显示器软件：

Android 系统，4核，存储容量不小于16GB，系统内存不小于1G，支持WIFI和触摸功能。要求配备火灾现场导线熔痕金相组织判断

方法和系列金相比对图谱。

5 数码激光测距仪 6级防尘、5级防水，防2米跌落，适应恶劣天气下工作，测量精度：不大于±1mm，范围：不小于200m，

不少于4倍数码变焦，高清彩屏，360度倾角测量，快速实时的高度显示，绕过障碍物水平测量，可通过蓝牙功能与电脑连接。

6 短路磁性测试仪 通过该设备测量火灾现场中电气线路、配电盘、闸刀开关等设备周围金属物体的磁性来判断线路及

开关等设备是否发生短路故障，从而确定火灾的性质，量程范围：不大于200mT，准确度：不大于1%，分辨力：不大于0.01mT，被测磁场：

直流磁场（静态磁场），交流磁场（动态磁场），功能说明：峰值保持功能，Gs（高斯）/mT（毫特斯拉）可自由切换，显示按键快速自动调零。

要求配备火灾现场短路磁性判断数据。

7 数字万用表 可以测量电压、电流、电阻等数值的大小，也可以对二极管、三极管的通断进行检测，在火灾现场中可以对一些线路以

及保险丝的通断进行检测，该仪表自带测温功能，连接热电偶可以进行温度检测电压;不小于600V，电流：不小于200A，温度测量范围;不小于500度。

8 强光手电 LED光源，亮度: 在100-240流明之间，射程不少于200米，电池: 18650锂电池，多档调整， 续照明时间: 3-4h。

9 红外激光笔 激光距离：不低于100米，遥控距离：小于15米，可自由遥控显示屏幕

10 气热切割刀 切割头：不小于500℃ ，火焰温度：不小于1300℃，可连续使用2小时以上，燃料：丁烷气

11 红绿激光笔 材质：铝合金，亮度不小于2Lm，射程不小于10000米。

12 数码相机 1600万像素 50倍光学变焦，翻转显示屏， USB充电 WiFi 防尘防滴机身，全天候旗舰长焦相机，具备微距功能。

13 铝合金箱 坚固，防摔，防水、防尘，并容易清洗，中间配置插页，背贴高弹海绵，插页上有多个插口，可以放置一些充电器、

表笔、数据线及说明书等物品，上盖上可以放置平板电脑、笔记本电脑及一些文件资料等
